一，適用范圍

HR5系列熔斷器式隔離開關（以下簡稱開關），適用于交流50Hz、額定電壓380V、約定發熱電流至630A的具有高短路電流的配電電路和電動機電路中，用作手動不頻繁操作的電源開關、隔離開關和應急開關，并作為電路短路保護之用，但一般不作為直接開閉單臺電動機之用。
開關結構簡單、操作方便，符合GB/T14048.3、IEC60947-3標準，是同類產品的較好選擇。

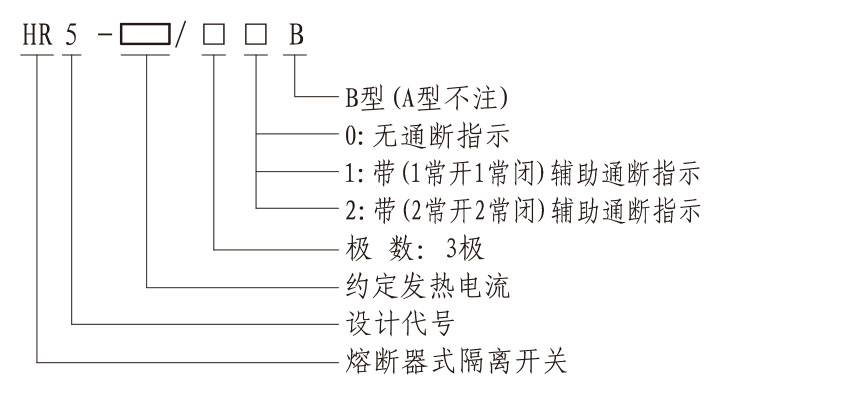

二，型號及含義

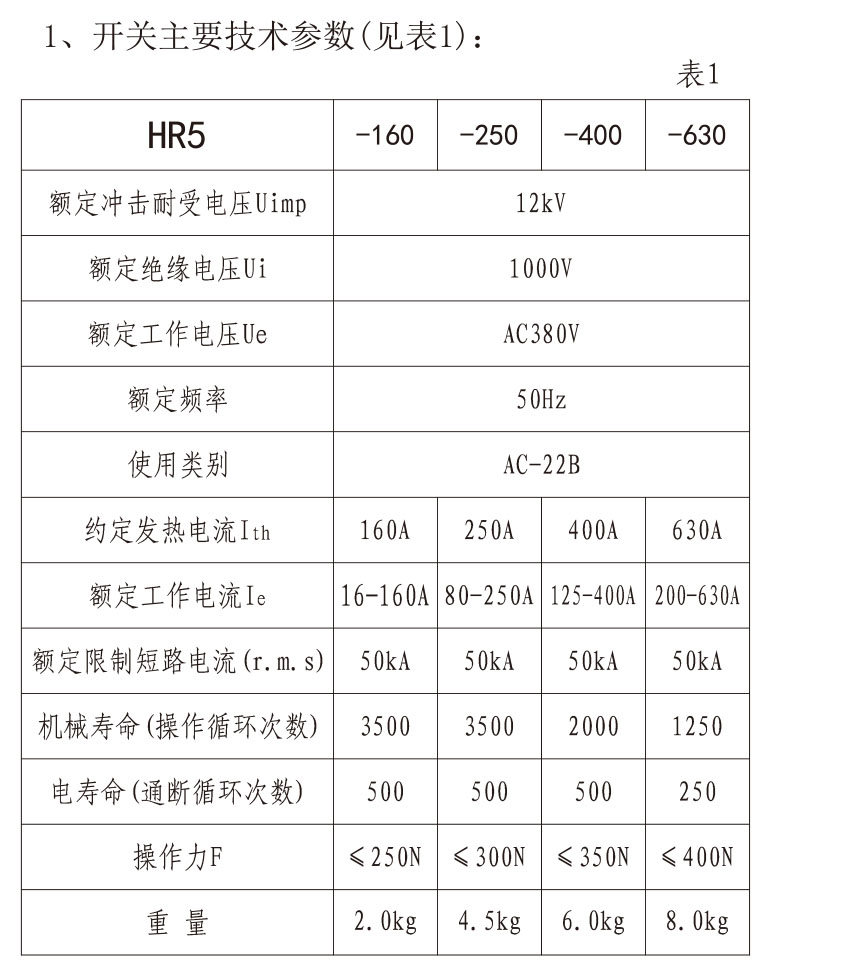

三，主要技術參數

四，結構特征

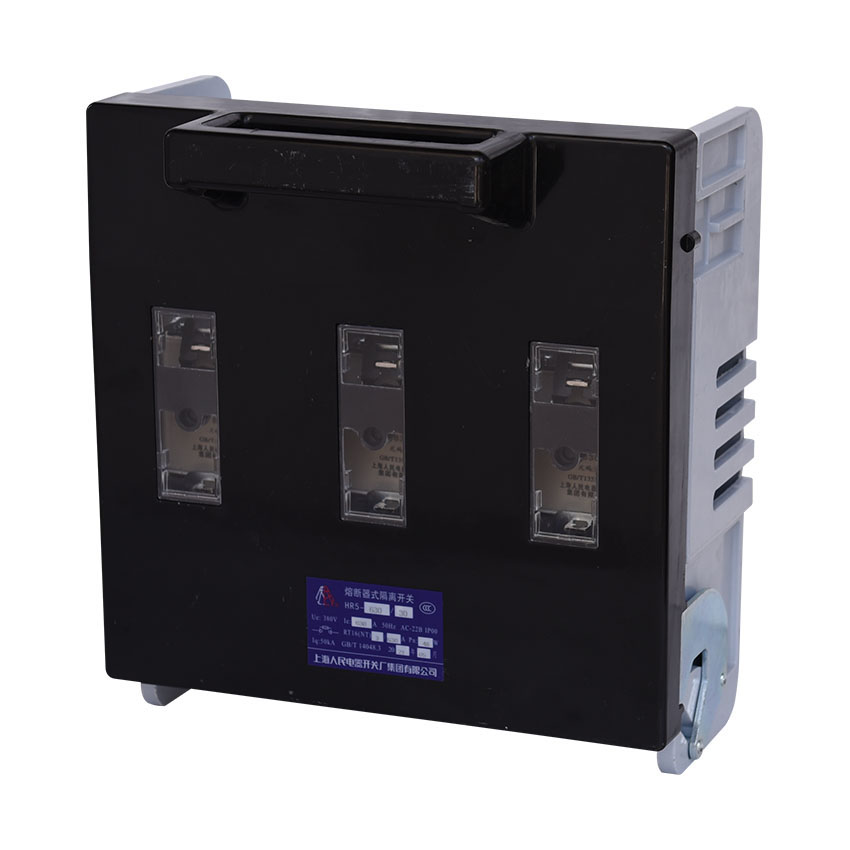

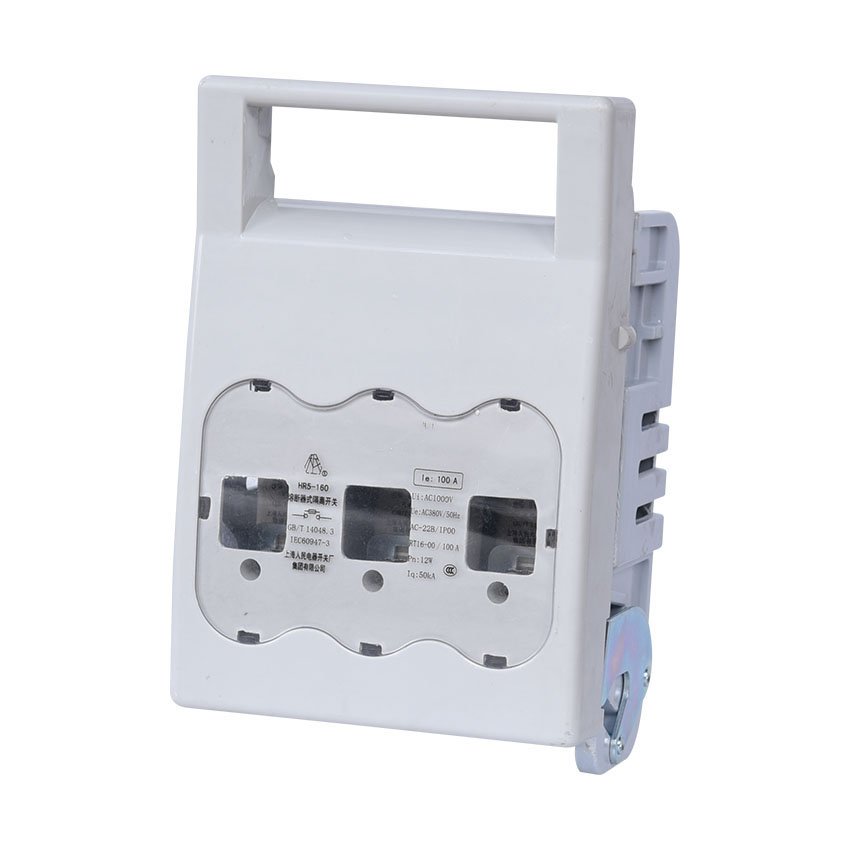

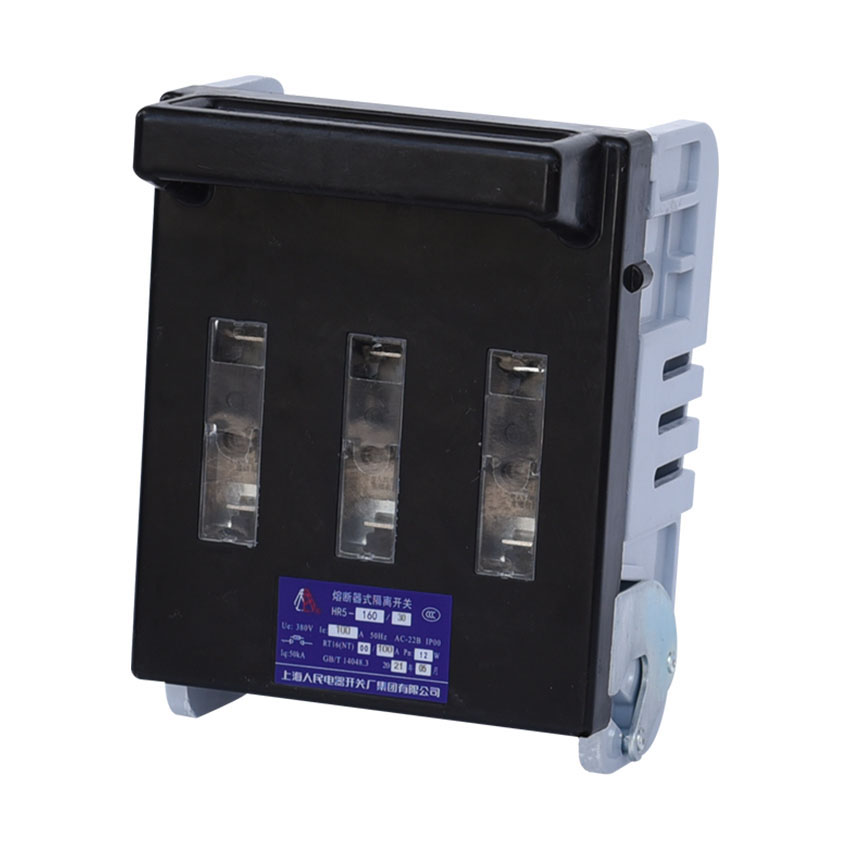

開關主要由樹脂底座與上蓋兩大部份組成，三對夾型觸頭與滅弧室直接裝在底座上，熔斷體裝在上蓋中直接作為動觸頭刀片用，上蓋可沿鉸銷旋轉成扇形打開使熔斷體從插座中完全拔出，上蓋亦可方便地從底座上撤出，便于開關的安裝與安全拆換熔斷體。
開關的滅弧室由耐弧塑料壓制而成，結構簡單、拆裝方便、安全可靠。滅弧室中裝有多片金屬滅弧柵，增強了開關的滅弧能力，消除了飛弧的危害，提高了觸頭的使用壽命。

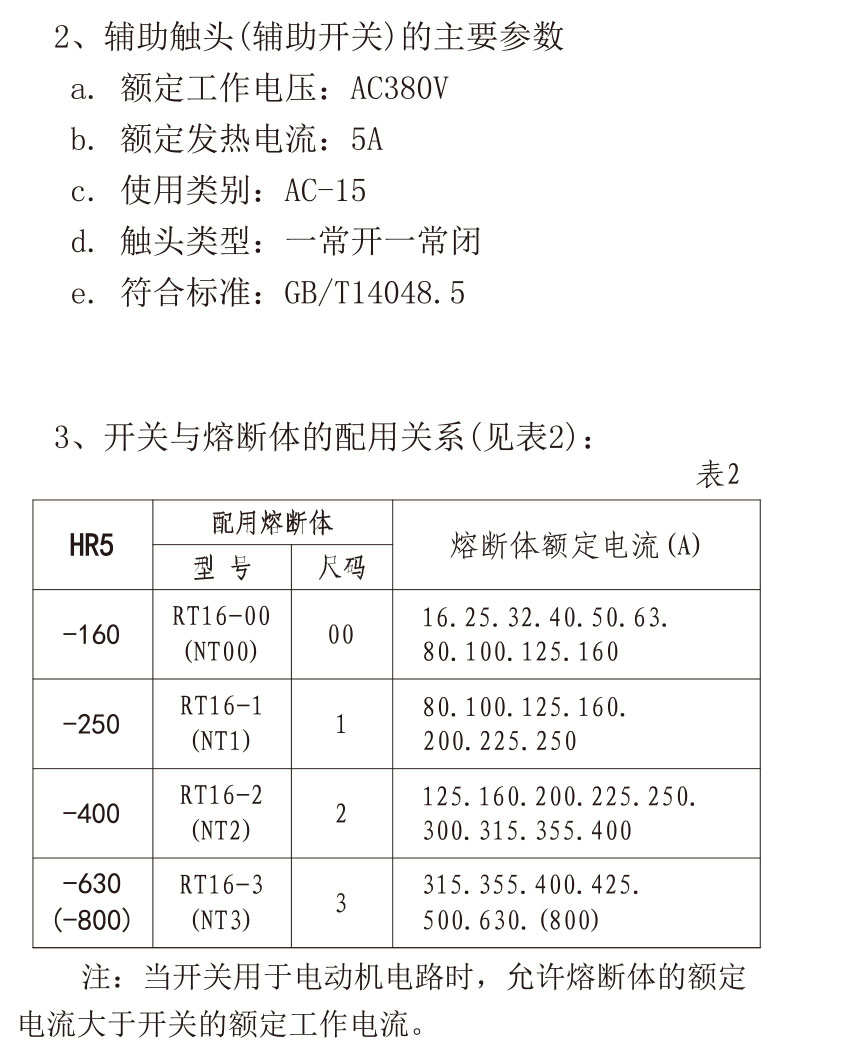

開關底座的左右兩側可裝輔助觸頭，用來指示開關的通斷狀態。開關上蓋中可裝熔斷指示，當熔斷體熔斷時指示燈亮，可作缺相檢測保護之用。

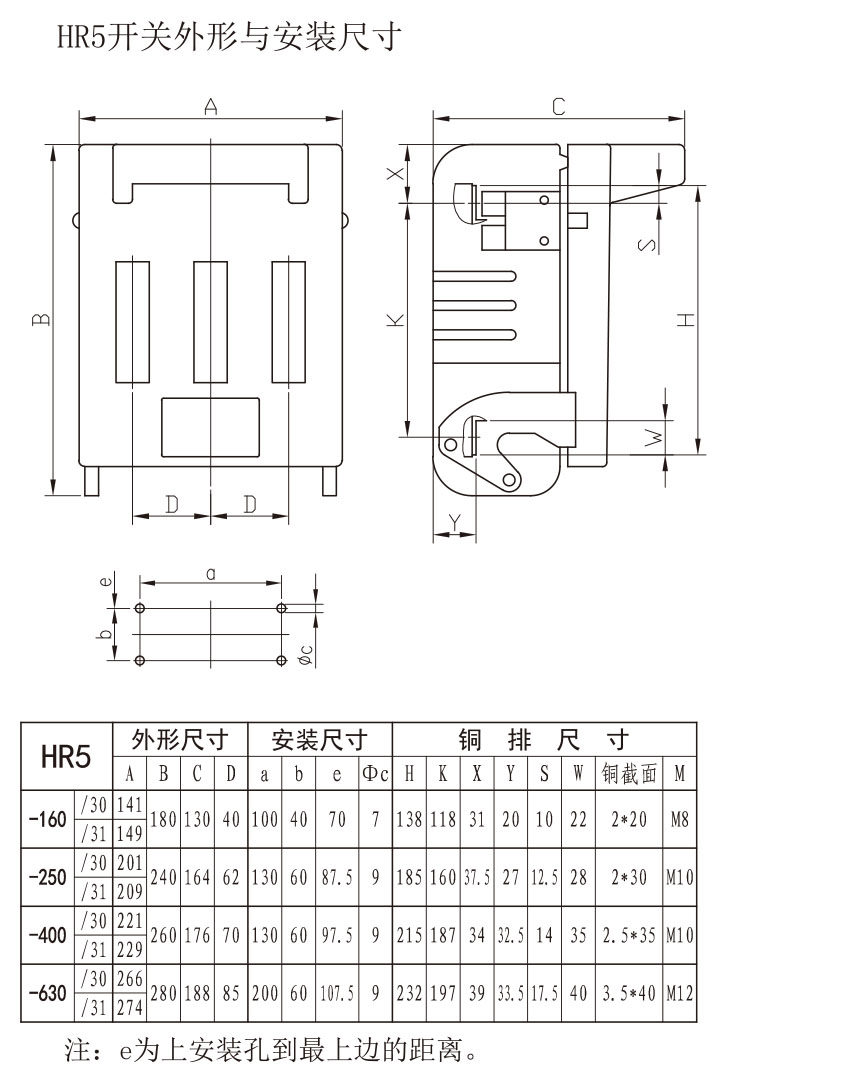

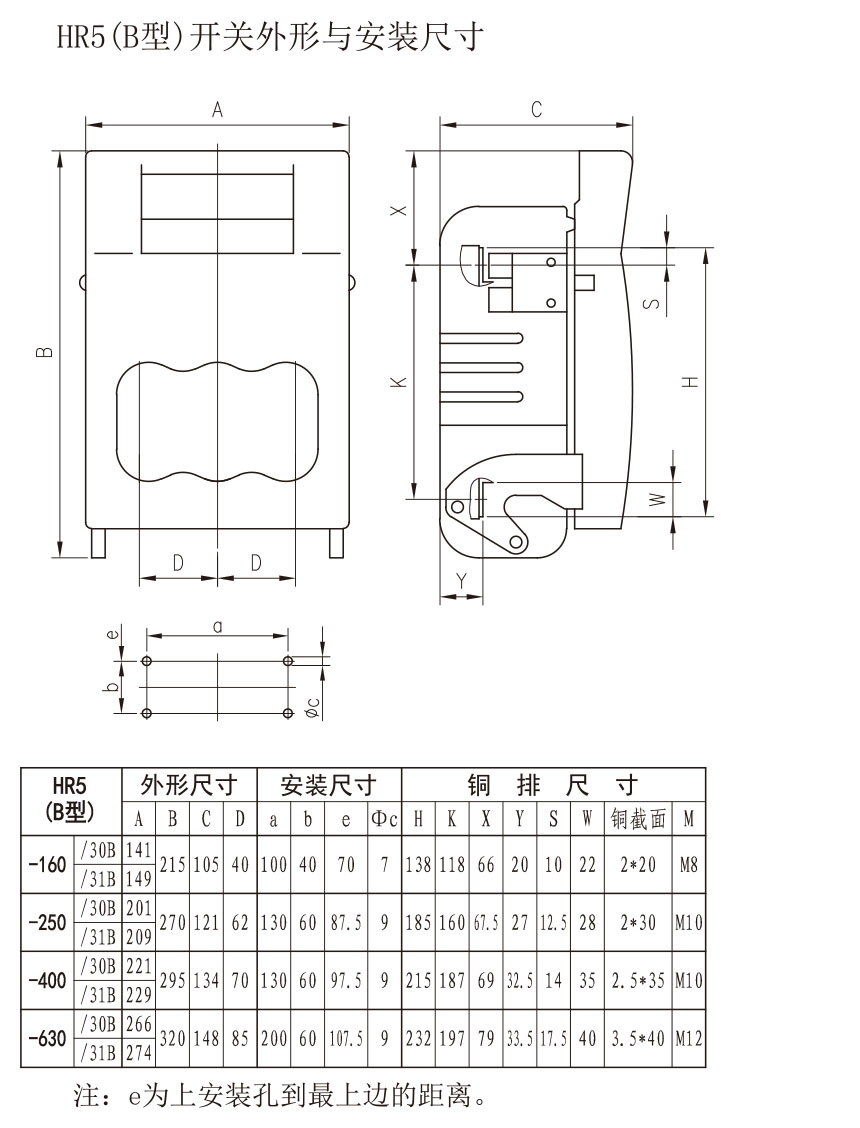

五，外形及安裝尺寸
