一，適用范圍

HR3系列熔斷器式刀開關（以下簡稱開關），適用于交流50Hz、額定電壓380V、約定發熱電流至1000A的工企業配電系統中，作為電纜、導線及用電設備的過載和短路保護之用。在正常情況下手動不頻繁地接通和分?jǐn)嚯娐?；在短路情況下，由熔斷器熔斷而切斷電流。

開關結構簡單、操作方便，符合GB/T14048.3、IEC60947-3標準，是用來替代各種低壓配電裝置中刀開關和熔斷器的理想的組合電器。

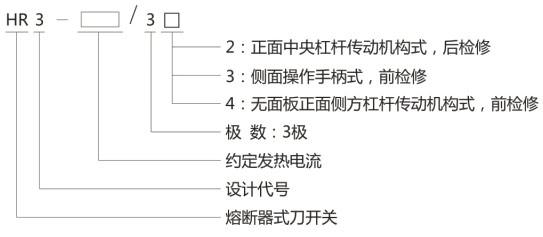

二，型號含義

常規型號有:HR3-100/32,HR3-200/33,HR3-400/34

三，主要參數

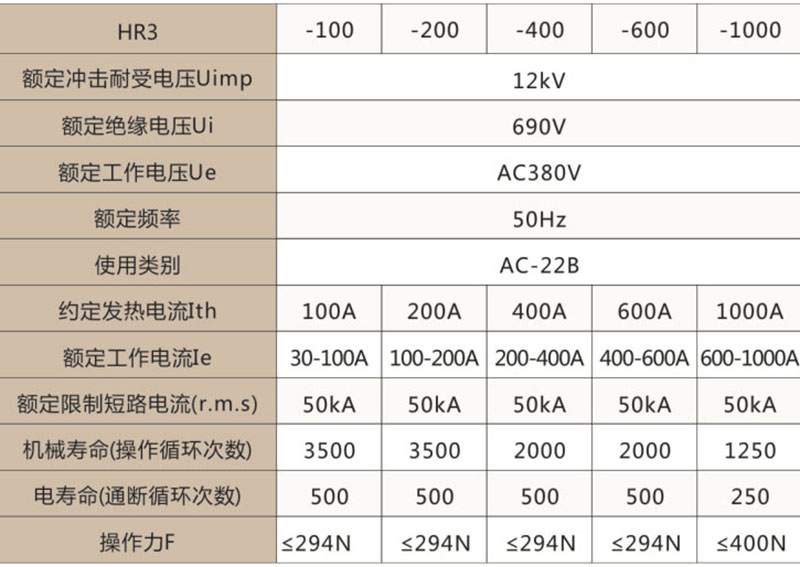

● 開關主要技術參數

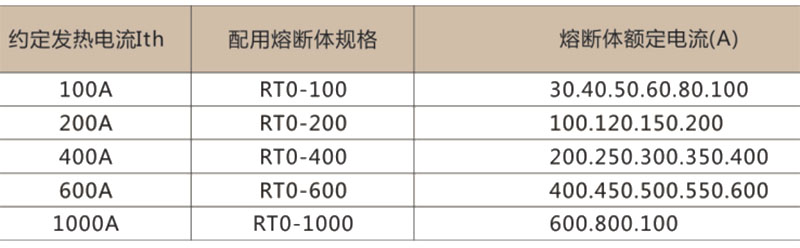

● 開關與熔斷體的配用關系：

關鍵詞：上海人民電器開關廠,HR3-100/32,HR3-200/33,HR3-400/34,HR3熔斷器式刀開關

四，結構特征

● 熔斷器式刀開關是熔斷器和刀開關的組合電器，具有熔斷器和刀開關的基本性能，在電路正常供電的情況下，由刀開關來接通和分?jǐn)嚯娐?；?dāng)線路或設備過載或短路時，由熔斷器熔斷切斷故障電流。
● 開關具有三種操作方式及其檢修方向，適用于各種低壓開關柜及配電箱上的安裝使用：
1）、正面中央杠桿傳動機構式，后檢修
2)、側面操作手柄式，前檢修
3）、無面板正面?zhèn)确礁軛U傳動機構式，前檢修
● 其中，前操作前檢修的開關，中央有供檢修和更換熔斷器的門，主要供BDL配電屏上安裝：前操作后檢修的開關主要供BDL配電柜上安裝；側面操作前檢修的開關可以制成封閉的動力配電箱。
● 開關帶有安全擋板，并裝有滅弧室，滅弧室由酚醛層壓紙板和金屬滅弧柵鉚合而成，大大增強了開關的滅弧能力。
● 開關的熔斷器固定在帶彈簧、鎖板的絕緣橫梁上，在正常運行時，保證熔斷器不脫扣，而當熔斷體因故障熔斷后，只需按下鎖板便可很方便的更換熔斷器。

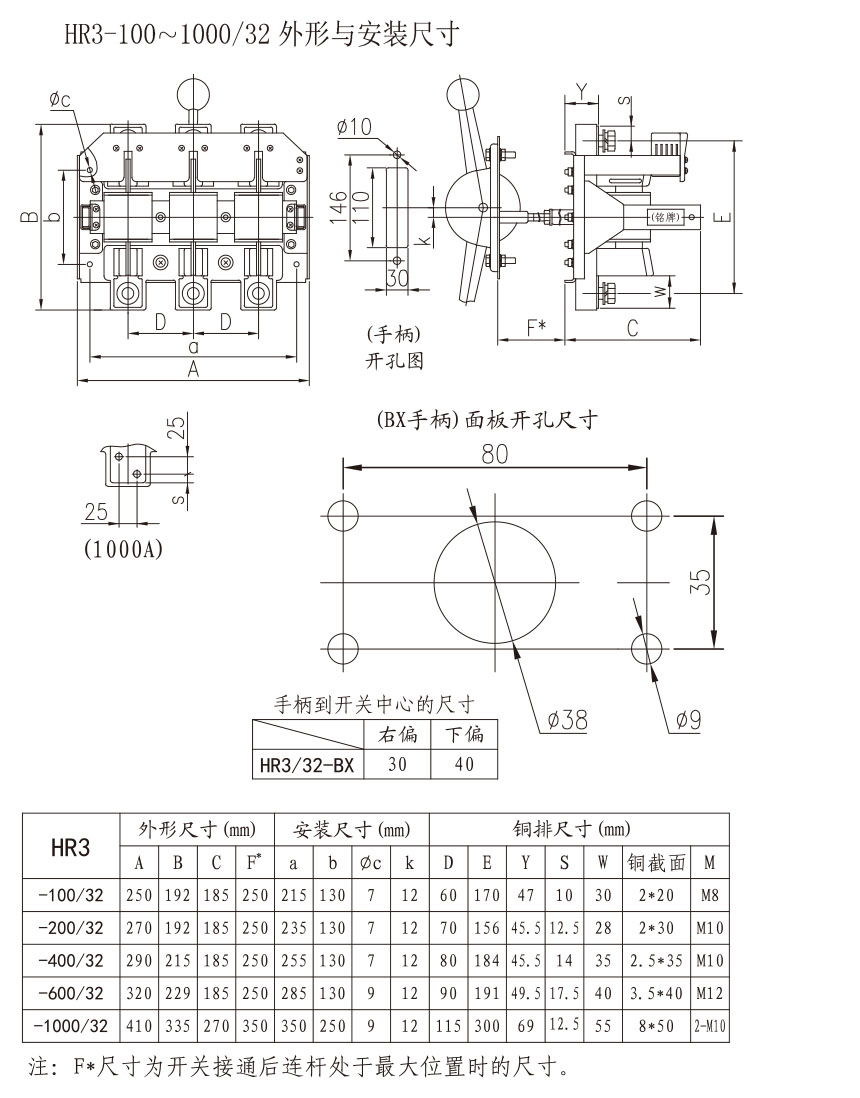

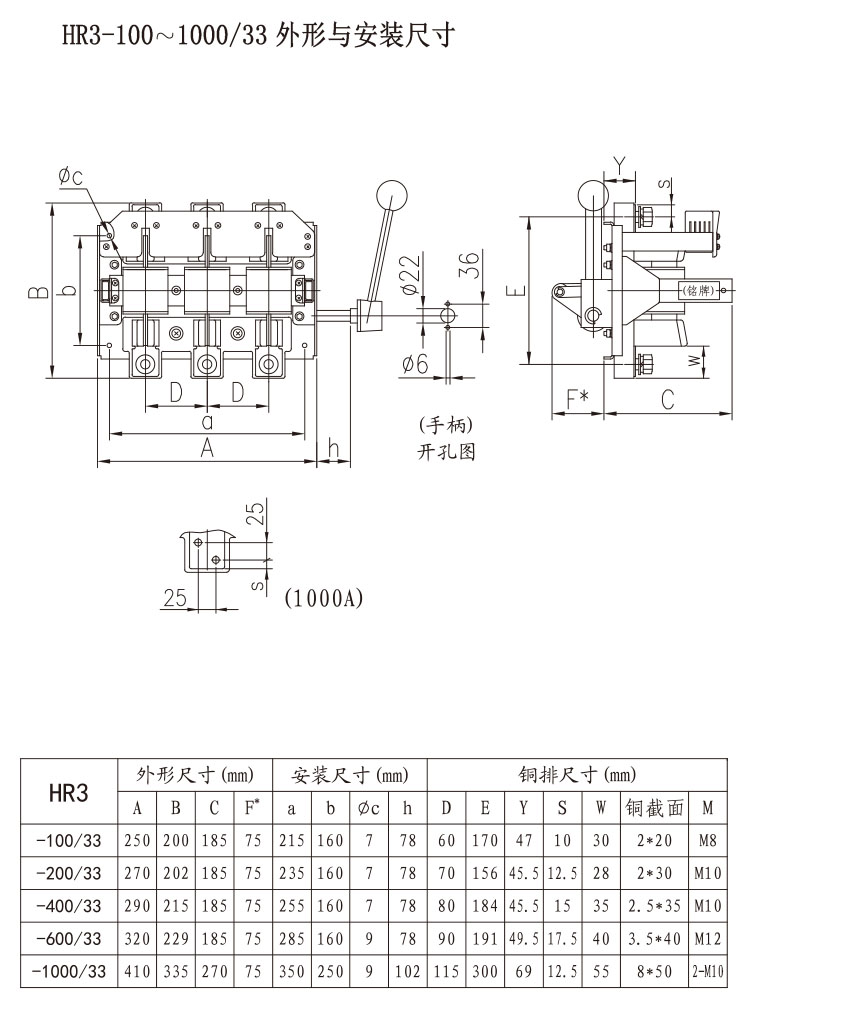

五，外形安裝尺寸
