一，SRM10LE漏電斷路器主要技術性能

SRM10L系列漏電斷路器（以下簡稱漏電斷路器），適用于交流50Hz，額定工作電壓為380V，額定電流至400A，電流中性點接地的電路中，作漏電保護之用可用來防止設備絕緣損壞，產品接地故障電流而引起的火災危險。同時可保護線路過載及短路，亦可作為線路的不頻繁轉換、電動機的不頻繁啟動之用。

漏電斷路器按GB14048-2標準設備、制造與檢驗。

二，SRM10LE 漏電斷路器工作和適用范圍

● 安裝地點的海拔不超過2000m。
● 周圍空氣溫度
周圍空氣溫度不超過+40℃，且其24h的平均溫度值不超過+35℃
周圍空氣溫度的下限不低于-5℃。
● 大氣條件：
高溫度為+40℃時，空氣的相對濕度不超過50%，在較低的溫度下可以允許有較高的
相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生在產品上的凝露應采取特殊的措施。
污染等級：3

● 安裝類別：III
● 漏電斷路器安裝場所附近的外磁場在任何方向不超過地球磁場的5倍。
● 斷路器安裝電磁環境內為環境B。

三，SRM10LE 型號與含義

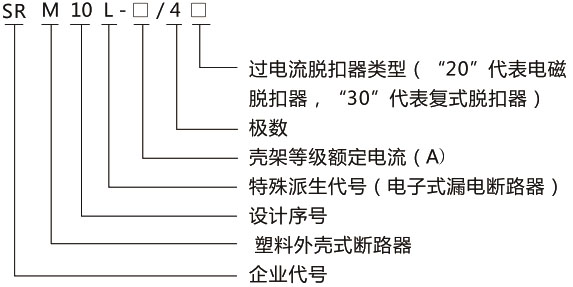

● SRM10LE型號含義解讀如下

上海人民電器開關廠，SRM10-250,SRM10-400,SRM10LE漏電斷路器

四，主要技術參數

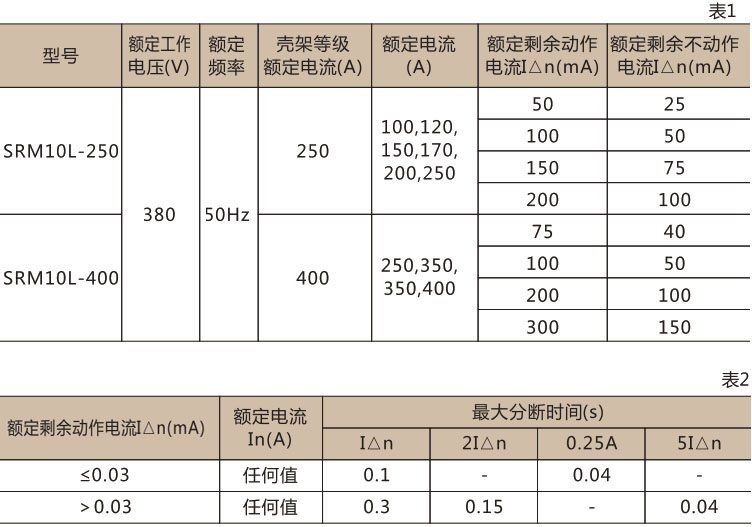

● 漏電斷路器額定值見表1
● 漏電斷路器******分斷時間見表2

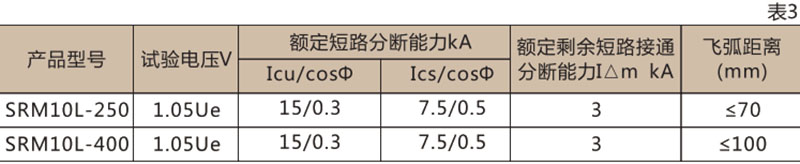

● 額定短路分斷能力應不低于表3的規定： ??

● 主電路中不導致動作的過電流極限值
漏電斷路器在多相電路不平衡負載時及平衡負載時，不導致誤動作的過電流極限值為6In。

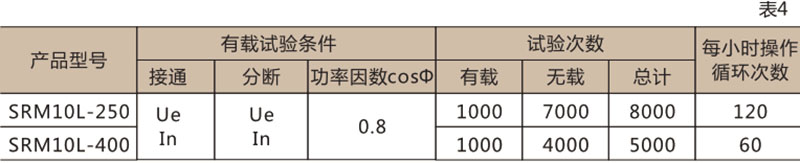

● 操作循環次數與試驗參數應符合表4的規定。

● 漏電斷路器過電流脫扣器的特性。

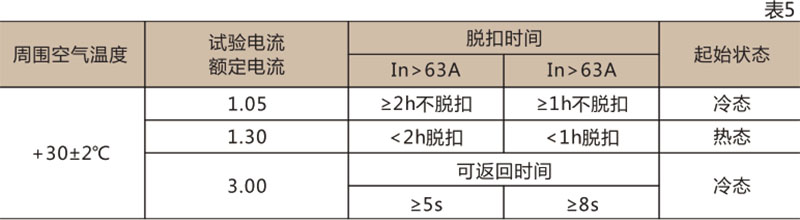

過電流脫扣器的反時限動作特性見表5

五，外形尺寸和安裝尺寸

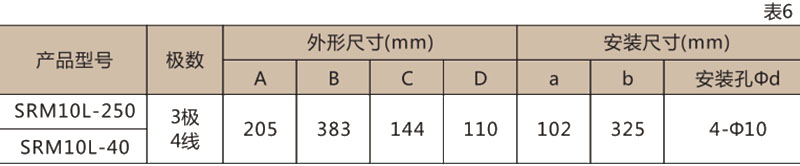

SRM10LE 系列漏電斷路器的外形尺寸和安裝尺寸符合表6及圖1要求。

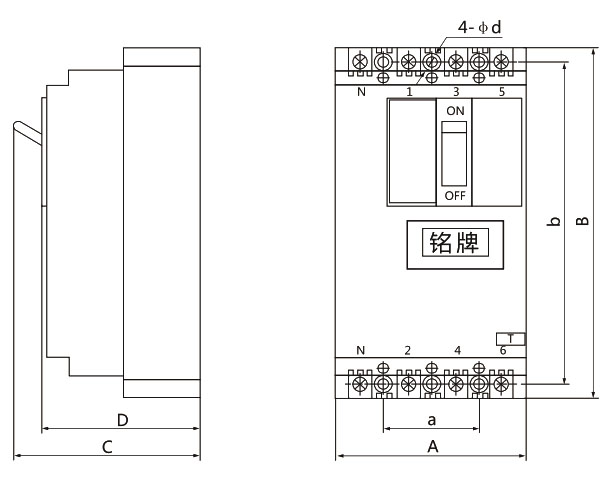

圖1? 三極四線漏電斷路器外形尺寸和安裝尺寸

六，訂貨須知

用戶訂貨時必須說明：
● 漏電斷路器的名稱及型號；
● 漏電斷路器的額定電流（A）；
● 漏電斷路器的額定剩余動作電流（mA）；
● 數量。
例如：訂購SRM10L-250漏電斷路器，四極，額定電流200A，額定剩余動作電流150mA，數量50臺。可寫為：SRM10L-250/430 200A,150mA，50臺。
