HH15P(QP)系列隔離開關熔斷器組，HH15A(QA)、HH15P(QP)系列隔離開關，HH15S（QSS）、HH15S(QAS)、HH15S(QPS)系列雙投轉換開關（以下簡稱開關），適用于交流50Hz、額定電壓400V、約定發熱電流至3150A的具有高短路電流的配電電路和電動機電路中，用作手動不頻繁操作的主開關或總開關，其中QSA、QSS系列開關可作電路短路保護之用。
開關結構簡單、操作方便、符合GB/T14048.3、IEC60947-3標準，廣泛用于較高級的抽屜式低壓成套裝置中。
常規型號：HH15P(QP)-630/3,HH15P(QP)-1000/3,HH15P(QP)-1250/3

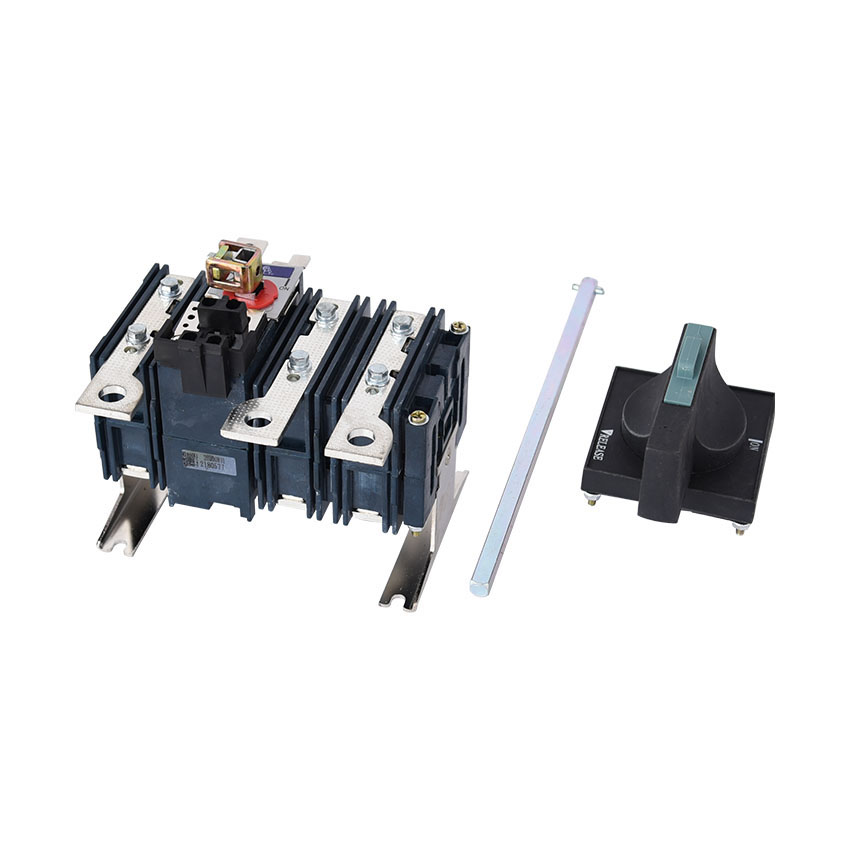

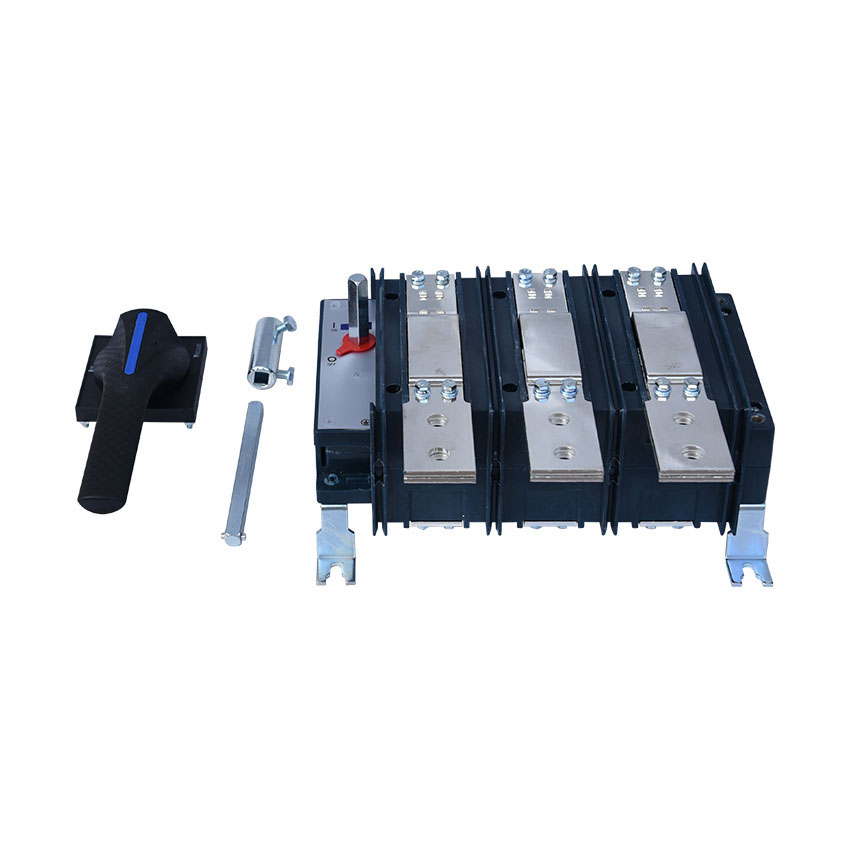

● 開關采用正面旋轉操作方式，由操作機構、觸頭系統、手柄等組成。
● 開關采用全封閉式結構,靜觸頭及滅弧系統均組裝在由新型耐弧工程塑料壓制而成的殼體內；并裝有彈簧儲能、瞬時釋放的加速關合機構,極大的提高了開關的電氣性能與機械性能。
● 開關具有特殊性能的觸頭系統,動觸頭系統均由四個壓縮彈簧的銅滾柱組成,每個滾柱都能單獨滾動,從而更有效地防止觸頭熔焊的發生;若發生故障時觸頭壓力會隨電流的増大而增加,使開關承受較大的短路電流。

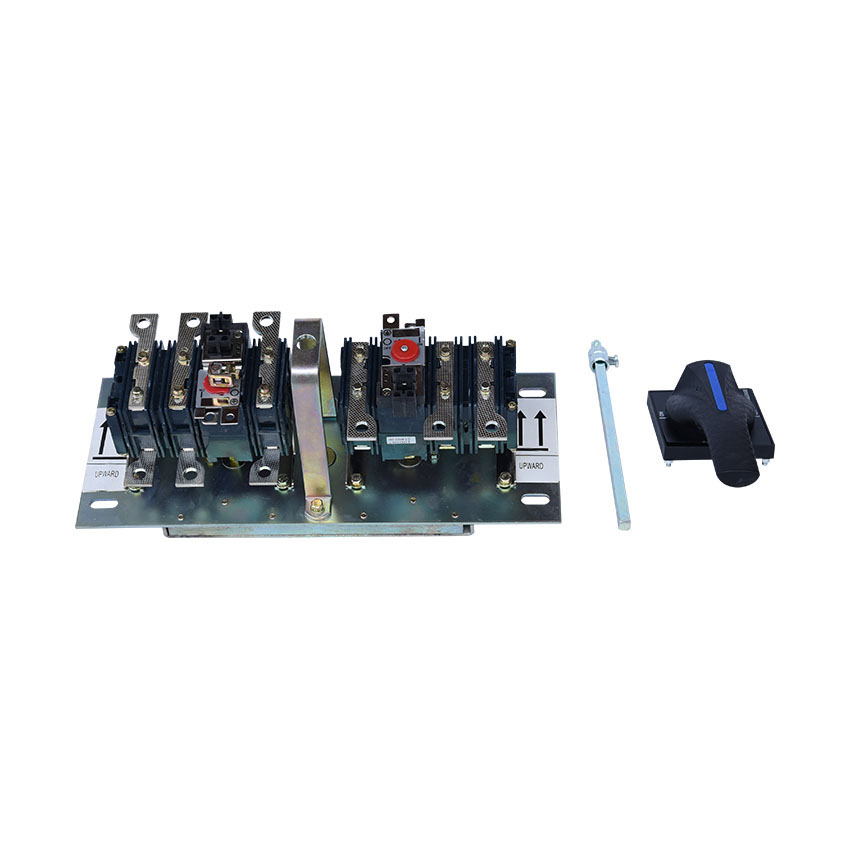

● HH15A(QA)隔離開關的觸頭系統由雙聯觸頭串聯而組成,HH15P(QP)隔離開關的觸頭系統由雙聯觸頭井聯而組成,雙投轉換開關由兩臺相應的單投開關左右并排而組成。
● 操作手柄可安裝在開關柜門上,當柜門關上時手柄即與開關的操縱桿楔合,當開關處于閉合位置時,手柄與門聯鎖,可防止柜門的打開。
