一，DZL25漏電斷路器用途及范圍

DZL25系列(透明)漏電斷路器（以下簡稱漏電斷路器），適用于交流50Hz，額定電壓380V，額定電流至250A的配電網絡中，用來對人進行間接接觸保護，也可用來防止因設備絕緣損壞，產生接地故障電流而引起的火災危險，并可用來分配電能和保護線路及電源設備的過載及短路，還可作為線路的不頻繁轉換和電動機的不頻繁的啟動之用。

漏電斷路器按BG14048.2設計、制造與檢驗。

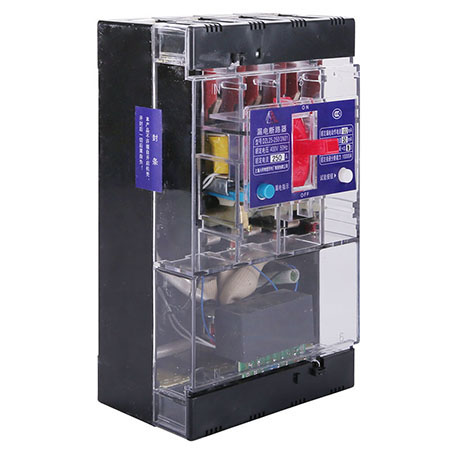

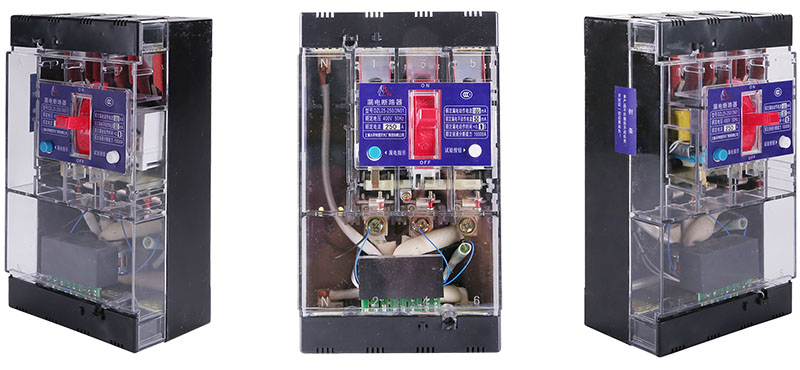

二，DZL25(透明)漏電斷路器產品展示

三，DZL25(透明)斷路器工作和適用范圍

● 海拔高度: 不超過2000,米；
● 周圍空氣溫度: 不超過+40℃，不低于-5℃，且24小時內平均值不超過+35℃；
● 安裝地點: 的相對濕度在高溫度為+40℃時不超過50%，在較低溫度下允許有較高的相對濕度例如20℃時達90℃，并考慮到因溫度變化發生在產品表面上的凝露；
● 在無爆炸危險的介質中，且介質足以腐蝕金屬和破壞絕緣的氣體與塵（包插導電塵埃）；
● 安裝條件：安裝在無沖擊振動及無雨雪侵襲的地方；上接線端子接電電源側，下接線端子接負載側；與垂直面的傾斜度不超過5°；
● 污染等級：3；
● 安裝類別：Ⅲ；
● 電磁環境：適用于環境；
● 漏電斷路器安裝場所附近的外磁場在任何方向不超過地磁場的5倍。

四，DZL25型號與含義

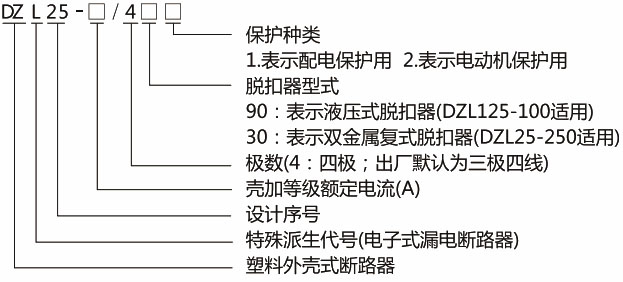

● DZL25型號含義解讀如下

關鍵詞：上海人民電器開關廠,DZ20LE-160,DZ20LE-250,DZ20LE-400,DZ20LE-630,DZ20LE漏電斷路器

五，DZL25電斷路器結構與工作原理

● 結構
本系列漏電斷路器系電流動作型電子式漏電斷路器，主要部件有：主開關（帶過載和短路保護的斷路器）、零序電流互感器，電子控制部分、漏電脫扣器、試驗裝置組成。全部零件安裝在一個塑料外殼中。

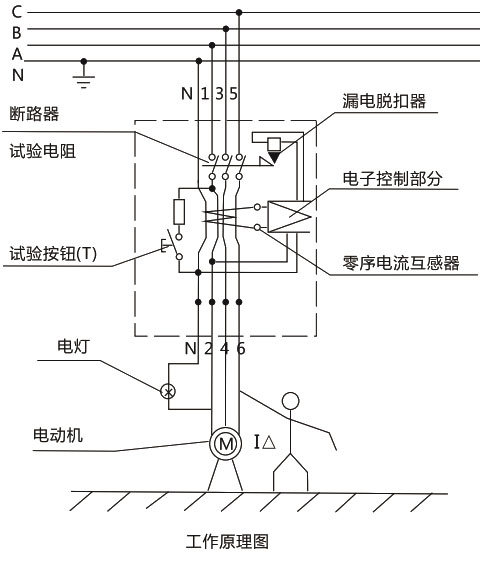

● 工作原理
當被保護電路中出現過載或短路時，液壓式脫扣器或雙金屬?gòu)?fù)式脫扣器完成延時或瞬時脫扣動作而使漏電斷路器分閘，從而切斷電源起到過載或短路保護作用。
當被保護電路中有漏電或者人身觸電時，只要剩余電流（漏電流）達到額定剩余動作值，零序電流互感器的二次繞組的輸出信號使可控硅觸發導通，并通過漏電脫扣器使漏電斷路器動作，從而切斷電源，起到漏電和觸電保護作用。

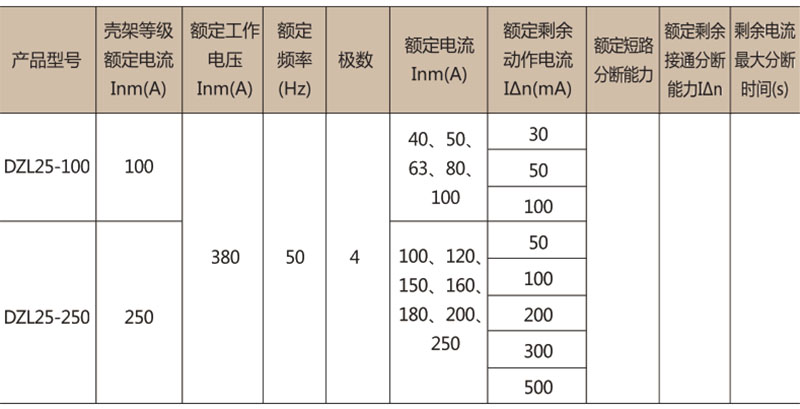

六，DZL25系列技術參數

注：額定剩余不動作電流IAn0=0.51I?n

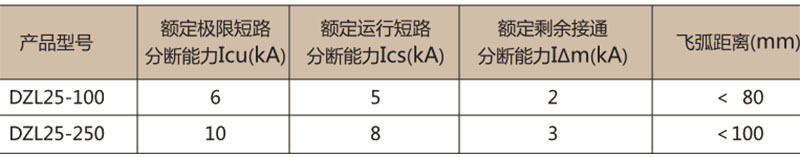

● 額定短路分?jǐn)嗄芰?、額定剩余接通能力應不低于表3的規定

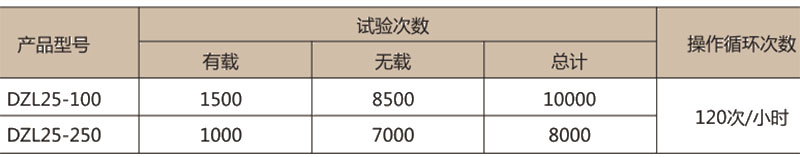

● 操作循環次數與試驗參數應符表4的規定

過電流脫扣器的保護特性
斷路器短路保護電流整定值見表5

漏電斷路器過電流脫扣器反時限斷開動作特性見表6

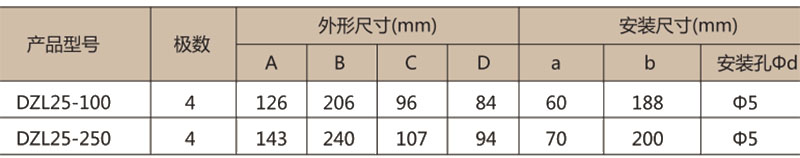

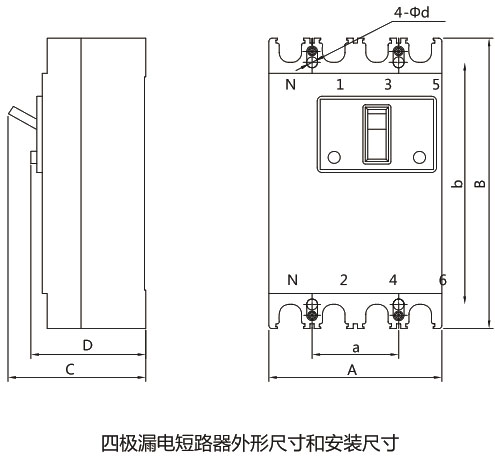

● 外形安裝尺寸
本系列漏電斷路器的外形尺寸和安裝尺符合表7及圖2要求。

七，訂貨須知

用戶訂貨時必須說明：
● 漏電斷路器的名稱及型號；
● 漏電斷路器的額定電流（A）；
● 漏電斷路器的額定剩余動作電流（mA）,客戶未注明產品出廠為mA；
● 漏電斷路器的保護種類；
● 極數（四極，客戶未注明時產品為三極四線）；
● 數量
例如：訂購DZL25-250漏電斷路器，四極，配件保護用，額定電流200A,額定剩余動作電流300mA,數量50臺。
可寫為：DZL25-250/4301 200A,300mA,50臺，
